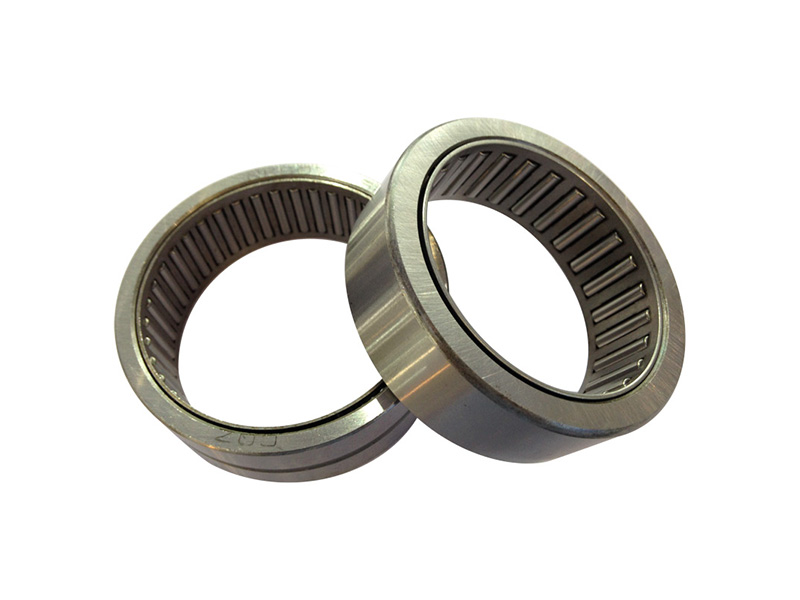

沖壓外圈滾針軸承

沖壓外圈滾針軸承的外圈是用薄鋼板精密沖壓成形的，與保持架和整組滾針組成，沖壓外圈滾針軸承的徑向截面厚度甚小，且具有較大載荷容量，特別適合用于要求經濟性的大批量產品。

該類滾針軸承的外圈與軸承箱采用過盈配合，不需要軸向固定裝置。即使在高速、大負荷條件下，也能確保其有效性能。另外，因封脂容積大，可保證較長的潤滑間隔。通常，單列沖壓外圈滾針軸承不帶潤滑油孔而雙列軸承則帶潤滑油孔。

該類滾針軸承一般不用內圈。如果需要使用內圈，可選用IR型內圈。

沖壓外圈滾針軸承分為軸承兩端穿孔（HK型）和軸承的一端封閉型（BK型）。與穿孔型沖壓外圈滾針軸承相比，封口型軸承的一端為密閉式，適用于軸端，且可承受小的軸向游動力。

密封型沖壓外圈滾針軸承

密封型沖壓外圈滾針軸承帶有密封圈密封，在一般工作條件下，可保護軸承免于雜物侵入和潤滑脂泄漏。故在使用溫度為-20℃-120℃的范圍內，可長期運轉。若能適時補充合適的潤滑脂或短期使用中，可用于+130℃.

密封圈采用合成橡膠制成，唇部彈性好，并用鋼板襯芯，機械剛性強，另外，密封圈對保持架起軸向引導作用。
